Проектирование по СП484

СП 484.1311500.2020 вводится в действие с 01 марта 2021 года.

Посмотрите и скачайте наши рекомендации по проектированию систем пожарной сигнализации на базе аспирационных дымовых пожарных извещателей WAGNER TITANUS в соответствии с требованиями СП 484.1311500.2020.

Свяжитесь с нами, если у Вас возникли вопросы.

Обратитесь к нам для получения бесплатного технического решения.

ИПДА Wagner Titanus– универсальные 2-х канальные аспирационные дымовые пожарные извещатели раннего обнаружения возгорания

Чувствительность: от 0,0045 %/м до 0,5 %/м

Количество уровней тревоги на 1 канал: от 1 до 3+ сигнал «Неисправность»

(зависит от модели извещателя)

Количество моделей извещателей: 18 шт.

Специальные версии извещателей: Низкотемпературная версия; Бесшумная версия; Версия российского производства; Взрывозащищенная версия

Проектирование по СП484

1. Класс системы в зависимости от высоты помещения

Номер раздела СП 484:

  • Раздел 6.6.23, Таблица 3

Содержание:

  • Система класса А для помещений с высотой до 30 метров;
  • Система класса B для помещений с высотой до 18 метров;
  • Система класса C для помещений с высотой до 12 метров

Решения:

  • Проектирование конфигураций системы пожарной сигнализации на базе ИПДА WAGNER TITANUS при помощи программы расчета WAGNER PipeCalc (Рис. 1.1) и технических руководств WAGNER

Дополнительно:

  • Требования о соответствии аспирационной системы пожарной сигнализации определенному классу распространяется на каждую отдельную конфигурацию аспирационной системы, применяемую для защиты каждого объекта;
  • Технические требования для каждого класса систем (A, B, C) содержатся в ГОСТ Р 53325-2012;
  • Технические требования к классам аспирационных систем, содержащиеся в ГОСТ Р 53325-2012, регламентируют максимальные значения следующих параметров аспирационной системы пожарной сигнализации:

– Чувствительность каждого воздухозаборного отверстия аспирационной системы

– Скорость транспортировки проб воздуха от самого удаленного отверстия до аспирационного извещателя

Проектирование по СП484

Рис. 1.1. Пример протокола конфигурации аспирационной системы из программы WAGNER PipeCalc

2. Защита складов высотой до 40 метров

Номер раздела СП 484:

  • Раздел 6.6.23

Содержание:

  • Допускается применение аспирационных дымовых извещателей для защиты высокостеллажных складов в помещениях высотой до 40 метров;
  • Воздухозаборные отверстия необходимо располагать в 2 уровня;
  • Аспирационные трубы и отверстия уровня 1 должны располагаться на высоте не более 30 метров, трубы и отверстия должны находиться под ярусами стеллажей. Аспирационная система уровня 1 должна соответствовать требованиям класса B или А;
  • Аспирационные трубы и отверстия уровня 2 должны располагаться на высоте не более 40 метров, трубы и отверстия должны находиться под перекрытием. Аспирационная система уровня 2 должна соответствовать требованиям класса А;
  • Раздел 6.6.4 СП 484 допускает применение большего количества пожарных извещателей, чем того требуют нормы, изложенные в СП 484

Решения:

  • Применение 2-х канальных ИПДА WAGNER TITANUS для организации защиты разных уровней высокостеллажного склада (Рис. 2.1)

Дополнительно:

  • При построении систем пожарной сигнализации на базе извещателей пожарных дымовых аспирационных для защиты высокостеллажных складов, в целях обеспечения наиболее раннего обнаружения возгорания, имеет смысл применять решения, включающие более, чем 2 уровня аспирационных труб и отверстий (Рис. 2.2)

Проектирование по СП484

Рис. 2.1. Расположение аспирационных труб при организации 2-х уровней аспирационной системы пожарной сигнализации

Проектирование по СП484

Рис. 2.2. Расположение аспирационных труб при организации 3-х уровней аспирационной системы пожарной сигнализации

3. Зоны контроля воздухозаборных отверстий

Номер раздела СП 484:

  • Раздел 6.6.23, Таблица 3

Содержание:

  • Радиус зоны контроля воздухозаборного отверстия аспирационного дымового пожарного извещателя составляет 6,37 метра

Решения:

  • Построение аспирационной системы пожарной сигнализации с сеткой воздухозаборных отверстий 9х9 метров для реализации алгоритмов А и B (Рис. 3.1, Рис. 3.2);
  • Построение аспирационной системы пожарной сигнализации с сеткой воздухозаборных отверстий 9х3 метра для реализации алгоритма C (Рис. 3.3, Рис. 3.4)

Дополнительно:

  • При реализации алгоритма C, в соответствии с требованием раздела 6.6.2 СП 484, каждая точка площади защищаемого помещения должна контролироваться 2-мя извещателями (Рис. 3.3)

Проектирование по СП484

Рис. 3.1. Сетка воздухозаборных отверстий с шагом 9х9м., с учетом радиуса зоны контроля 1 воздухозаборного отверстия равного 6,37м.

Проектирование по СП484

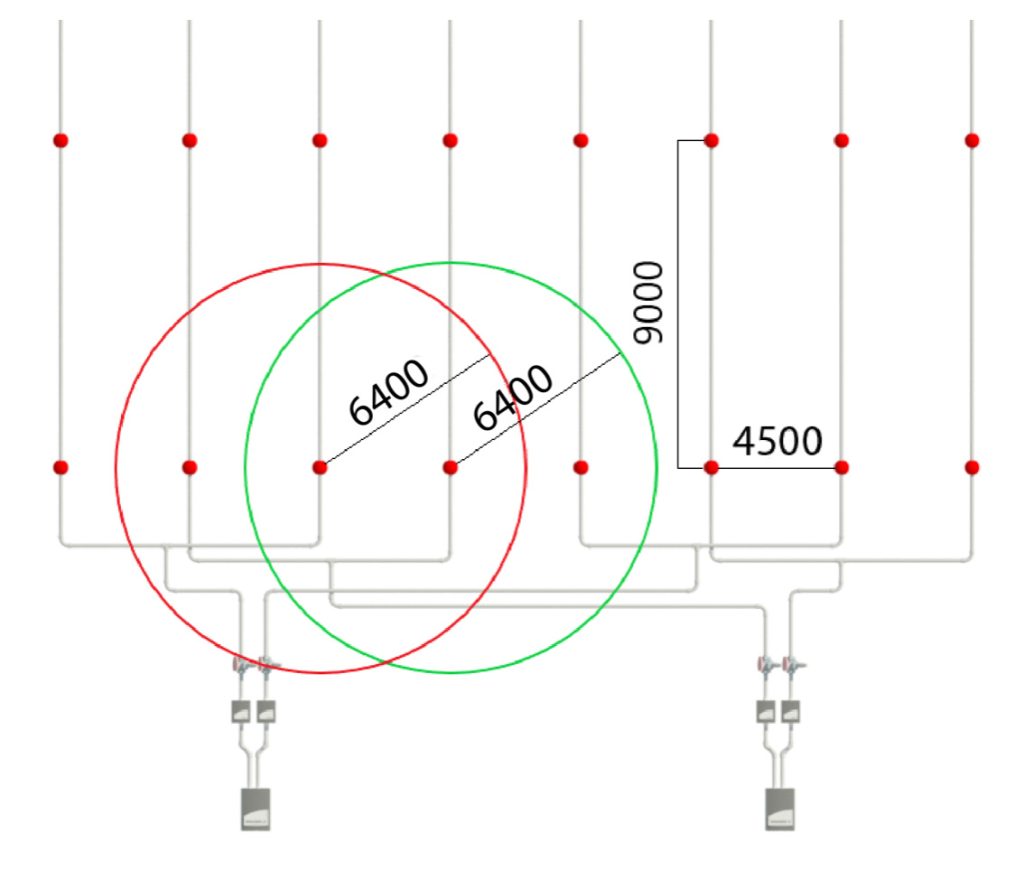

Рис. 3.2. Расположение труб и воздухозаборных отверстий для реализации алгоритмов A и B

Проектирование по СП484

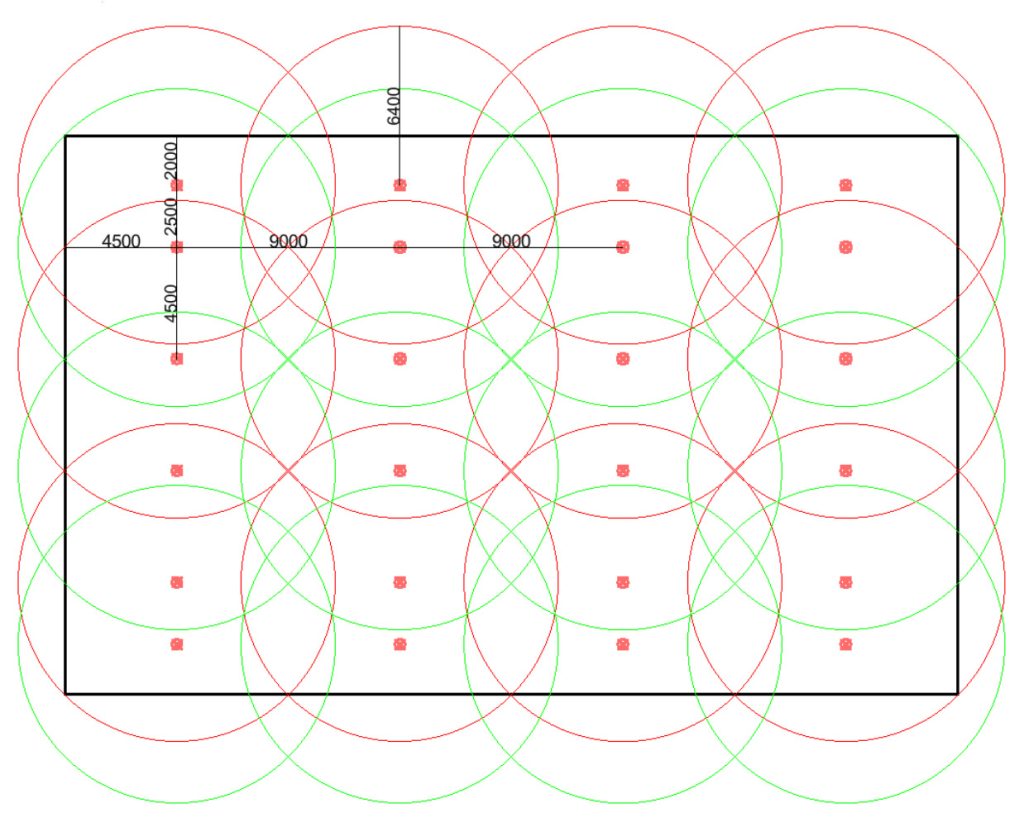

Рис. 3.3. Сетка воздухозаборных отверстий с шагом 9х3м., с учетом радиуса зоны контроля 1 воздухозаборного отверстия равного 6,37м.

Проектирование по СП484

Рис. 3.4. Расположение труб и воздухозаборных отверстий для реализации алгоритма C, с учетом контроля каждой точки площади защищаемого помещения 2-мя извещателями

4. Размещение аспирационных труб и воздухозаборных отверстий

4.1 Размещение аспирационных труб в скрытом пространстве

 Номер раздела СП 484:

  • Раздел 6.2.13

Содержание:

  • В случае размещения аспирационных труб и отверстий в пространстве фальшпола/фальшпотолка, данное пространство должно контролироваться отдельным каналом аспирационного извещателя, применение выносных устройств индикации, при этом, не требуется

Решения:

  • Применение 2-х канальных извещателей WAGNER TITANUS для организации защиты отдельных пространств разными детекторными модулями (Рис. 4.1.1)

Дополнительно:

  • В случаях, когда между защищаемыми пространствами существует разница давлений, например, в силу наличия в одном из пространств системы принудительного охлаждения воздуха со скоростью потока > 2 м/с, необходимо применять 2 отдельных извещателя для защиты таких пространств

Проектирование по СП484

Рис. 4.1.1. Организация защиты 2-х пространств при помощи 2-х канального аспирационного извещателя WAGNER TITANUS

4.2 Встраивание воздухозаборных труб в строительные конструкции. Размещение воздухозаборных труб за подвесным потолком и под фальшполом

 Номер раздела СП 484:

  • Раздел 6.6.8

Содержание:

  • Допускается встраивание воздухозаборных труб в строительные конструкции и элементы отделки помещений с сохранением доступа к воздухозаборным отверстиям (Рис. 4.2.1, 4.2.2);
  • Трубы аспирационных извещателей могут располагаться как за подвесным потолком, так и под фальшполом. Отбор проб воздуха из основного защищаемого пространства осуществляется при помощи капиллярным трубок. (Рис. 4.2.3, 4.2.4)

Решения:

  • Применение специализированных аксессуаров WAGNER TITANUS (капилляры, соединительные детали, калибровочные элементы воздухозаборных отверстий) для организации скрытого монтажа аспирационных труб и воздухозаборных отверстий

Дополнительно:

  • В случаях, когда аспирационные трубы размещаются в строительных конструкциях, необходимо проверить целостность аспирационного трубопровода и корректность всех клеевых соединений до того, как доступ к аспирационным трубам будет ограничен

Проектирование по СП484

Рис. 4.2.1. Схема размещения аспирационных труб в конструкции здания

Проектирование по СП484

Рис. 4.2.2. Пример размещения аспирационных труб в конструкции здания

Проектирование по СП484

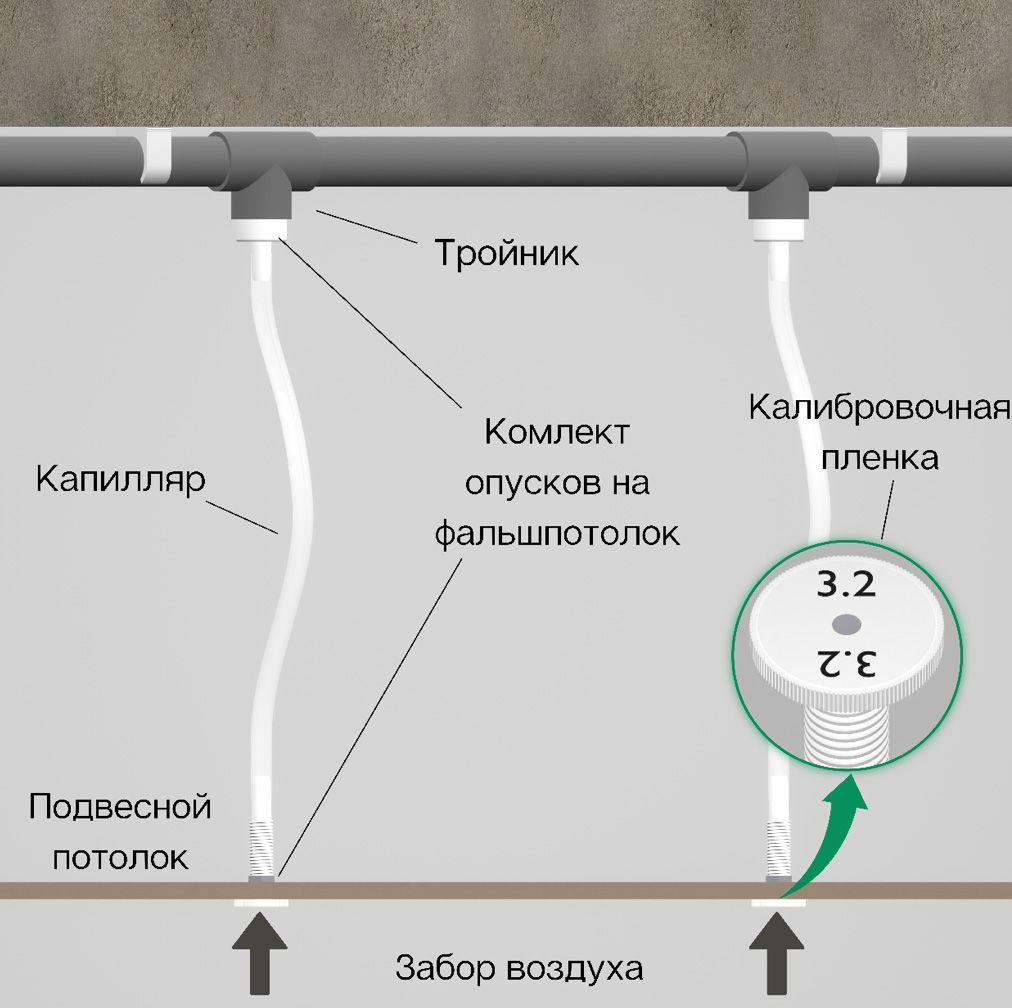

Рис. 4.2.3. Схема размещения аспирационных труб за подвесным потолком

Проектирование по СП484

Рис. 4.2.4. Пример размещения аспирационных труб за подвесным потолком

4.3 Отступ аспирационных труб от перекрытия

Номер раздела СП 484:

  • Раздел 6.6.13

Содержание:

  • Максимальное расстояние от уровня перекрытия (уровня натяжного или подвесного потолка) до воздухозаборных труб и отверстий не должно превышать 900 мм, минимальное расстояние не регламентируется (Рис. 4.3.1)

Проектирование по СП484

Рис. 4.3.1. Отступ аспирационной трубы и отверстий от потолка

4.4 Размещение аспирационных труб и воздухозаборных отверстий на решетках входа воздуха в системы охлаждения

Номер раздела СП 484:

  • Раздел 6.6.32

Содержание:

  • Разрешается размещение воздухозаборных труб и отверстий на решетках входа горячего воздуха в системы прецизионного кондиционирования (Рис. 4.4.1, 4.4.2), в местах выхода горячего воздуха из активного оборудования (Рис. 4.4.3), под перекрытиями изолированных горячих коридоров (Рис. 4.4.4, 4.4.5), в местах входа горячего воздуха в установки межстоечного кондиционирования (Рис. 4.4.6, 4.4.7), на воздухозаборных решетках систем вытяжной вентиляции (Рис. 4.4.8);
  • Расстановка воздухозаборных отверстий производится в соответствии с площадью решетки, из расчета максимально допустимого соотношения: 1 отверстие на 0,4 м2 решетки

Решения:

  • Применение аспирационных дымовых извещателей WAGNER TITANUS для обеспечения наиболее раннего обнаружения возгорания в помещениях с системами принудительного воздухообмена

Дополнительно:

  • В случае установки извещателя за пределами защищаемого помещения, для компенсации разницы давлений, необходимо обеспечить возврат воздуха от извещателя в защищаемое помещение

Проектирование по СП484

Рис. 4.4.1. Схема расположения аспирационных труб и отверстий на входе «горячего воздуха» в прецизионные кондиционеры

Проектирование по СП484

Рис. 4.4.2. Пример расположения аспирационных труб и отверстий на входе «горячего воздуха» в прецизионные кондиционеры

Проектирование по СП484

Рис. 4.4.3. Аспирационные трубы с воздухозаборными отверстиями на выходе «горячего» воздуха из активного оборудования

Проектирование по СП484

Рис. 4.4.4. Схема расположения аспирационных труб под перекрытием изолированного «горячего коридора»; дополнительная труба обеспечивает возврат воздуха от извещателя внутрь «горячего коридора»

Проектирование по СП484

Рис. 4.4.5. Пример расположения аспирационных труб под перекрытием изолированного «горячего коридора»

Проектирование по СП484

Рис. 4.4.6. Схема расположения аспирационных труб и отверстий в местах входа «горячего воздуха» в установки межстоечного кондиционирования

Проектирование по СП484

Рис. 4.4.7. Пример расположения аспирационных труб и отверстий в местах входа «горячего воздуха» в установки межстоечного кондиционирования

Проектирование по СП484

Рис. 4.4.8. Пример расположения аспирационных труб с воздухозаборными отверстиями на воздухозаборных решетках систем вытяжной вентиляции

4.5 Размещение воздухозаборных отверстий вблизи от осветительных приборов

Номер раздела СП 484:

  • Раздел 6.6.33

Содержание:

  • Воздухозаборные отверстия аспирационных извещателей разрешается располагать в непосредственной близости от осветительных приборов (Рис. 4.5.1);

Проектирование по СП484

Рис. 4.5.1. Пример расположения воздухозаборного отверстия аспирационного извещателя в непосредственной близости от осветительных приборов

5. Применение ИПДА WAGNER TITANUS для реализации алгоритмов принятия решения о пожаре

5.1 Построение системы по алгоритму А

Номер раздела СП 484:

  • Раздел 6.2

Содержание:

  • Алгоритм A должен выполняться при срабатывании одного ИП без осуществления процедуры перезапроса

Решения:

  • Применение извещателей WAGNER TITANUS для реализации алгоритма А в заданной ЗКПС (Рис. 5.1.1)

Проектирование по СП484

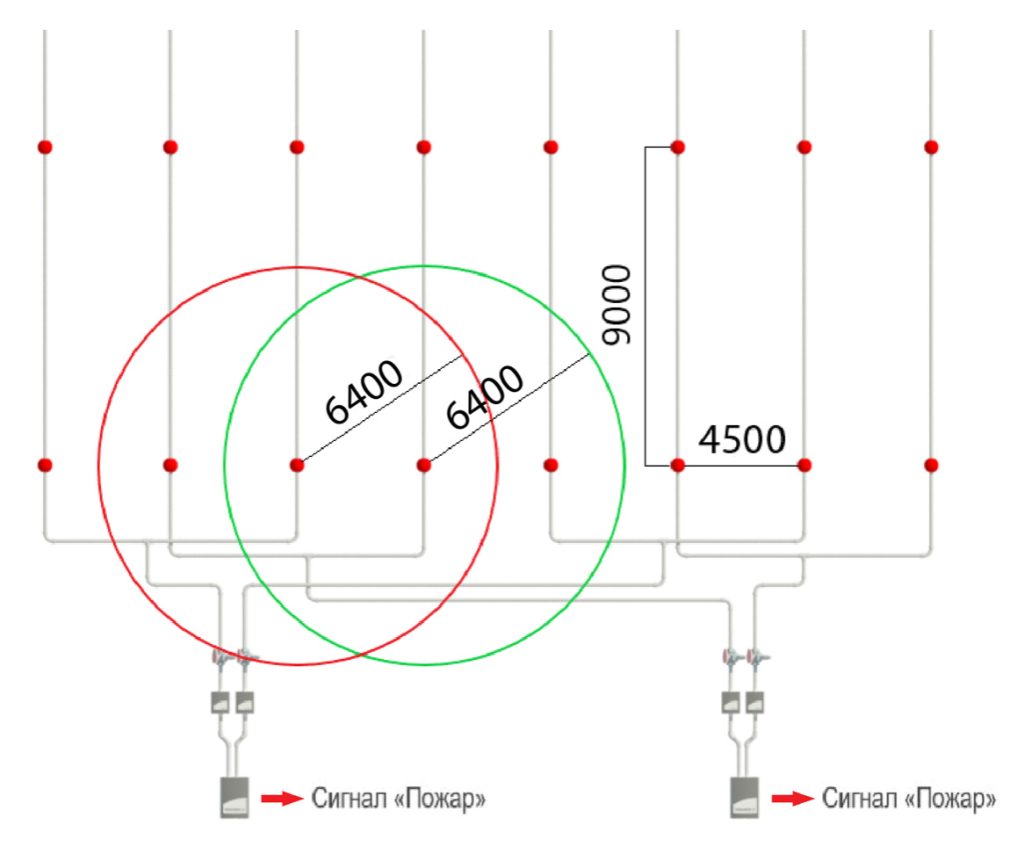

Рис. 5.1.1. Реализация алгоритма А с применением ИПДА WAGNER TITANUS

5.2 Построение системы по алгоритму B

Номер раздела СП 484:

  • Раздел 6.3

Содержание:

  • Алгоритм B должен выполняться при срабатывании автоматического ИП и дальнейшем повторном срабатывании этого же ИП или другого автоматического ИП той же ЗКПС за время не более 60 секунд, при этом повторное срабатывание должно осуществляться после процедуры автоматического перезапроса

Решения:

  • Применение 1 извещателя WAGNER TITANUS, способного передавать 2 или 3 сигнала тревоги (Тип TP-4 или Тип TP-5) по каждому из каналов обнаружения. Использование функции задержки формирования сигналов тревоги с настраиваемым временем перезапроса: 10, 30 или 60 секунд. Такое решение подходит для тех ЗКПС, площадь которых позволяет применять 1 извещатель WAGNER TITANUS (Рис. 5.2.1)
  • Применение нескольких извещателей WAGNER TITANUS, способных передавать 1 сигнал тревоги (Тип TP-1) по каждому из каналов обнаружения. Использование функции задержки формирования сигналов тревоги с настраиваемым временем перезапроса: 10, 30 или 60 секунд. Такое решение применимо для тех ЗКПС, площадь которых требует применять более, чем 1 извещателя WAGNER TITANUS (Рис. 5.2.2)

Дополнительно:

Настройки извещателя WAGNER TITANUS позволяют использовать следующие варианты времени автоматического перезапроса извещателя перед формированием сигнала/ов тревоги: 10 сек., 30 сек., 60 сек.

Проектирование по СП484

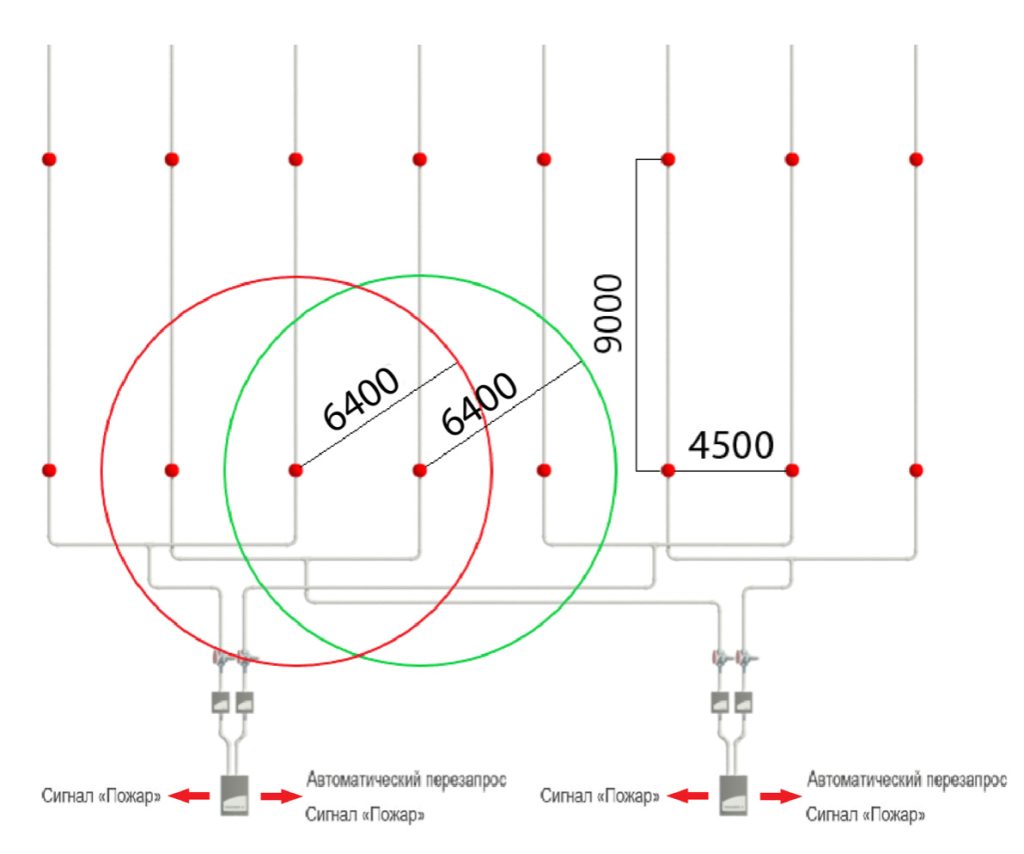

Рис. 5.2.1. Реализация алгоритма B с применением 1 ИПДА WAGNER TITANUS (Тип TP-4 или Тип TP-5)

Проектирование по СП484

Рис. 5.2.2. Реализация алгоритма B с применением нескольких ИПДА WAGNER TITANUS (Тип TP-1)

5.3 Построение системы по алгоритму C

Номер раздела СП 484:

  • Раздел 6.4

Содержание:

  • Алгоритм C должен выполняться при срабатывании одного автоматического ИП и дальнейшем срабатывании другого автоматического ИП той же или другой ЗКПС, расположенного в этом помещении

Решения:

  • Применение нескольких извещателей WAGNER TITANUS, способных передавать, как минимум, 1 сигнал тревоги по каждому из каналов обнаружения (Рис. 5.3.1)

Проектирование по СП484

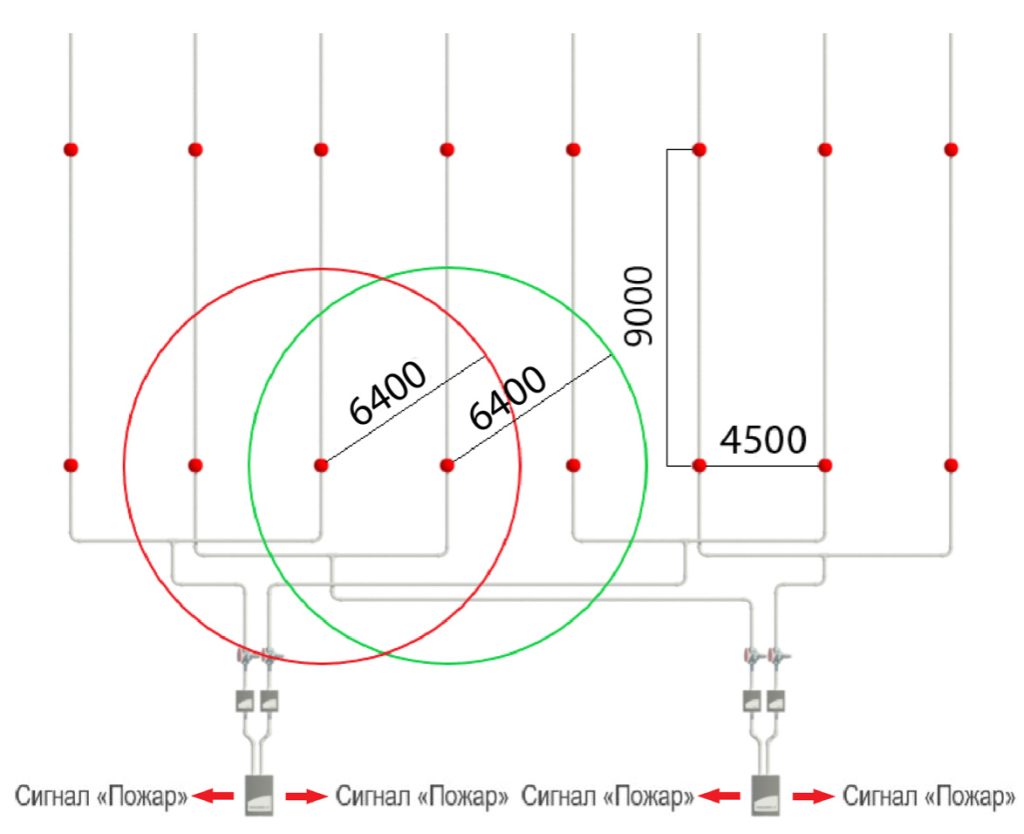

Рис. 5.3.1. Реализация алгоритма C с применением нескольких ИПДА WAGNER TITANUS, с учетом контроля каждой точки площади защищаемого помещения 2-мя извещателями

6. Приложение А

Номер раздела СП 484:

  • А.2
  • А.3

Содержание:

  • Адресной СПС считается при применении адресных ИП. Допускается СПС считать адресной, при подключении к ней безадресных ИП числом не более 10% от общего числа ИП в СПС;
  • При отсутствии адресных ИП необходимого типа, допускается подключение безадресных ИП в линии связи адресных модулей ввода из расчета не более одного ИП в одну линию связи

Решения:

  • Аспирационные извещатели WAGNER TITANUS могут быть интегрированы в любую адресную линию пожарной сигнализации посредством адресных модулей ввода;
  • Точное количество адресных модулей ввода, необходимое для подключения 1 извещателя WAGNER TITANUS к ППКП определенного бренда, может варьироваться и зависит от конкретной модели извещателя WAGNER TITANUS
